Неразъемное соединение полиэтилен-сталь
Оптимальным решением для качественной состыковки между собой трубопроводов из полиэтилена и стальных, стало изобретение неразъемного соединения из материалов этого тандема. Сегодня НСПС позволяют быстро соединять металлические и пластиковые трубы, устанавливать в нужных местах запорную арматуру.
Изготовление неразрывных конструкций.
При производстве таких соединений используются полиэтиленовые трубы, изготовленные в соответствии с ГОСТ Р 50838-2009 и ПЭ80/ПЭ100. Их основное предназначение – газораспределительные сети. Находящиеся с другой стороны соединения стальные трубы должны отвечать нормативам ГОСТ 10705-91 по стали или другим. Толщина их стенок обуславливается диаметром и лежит в пределах от 3мм до 6мм.

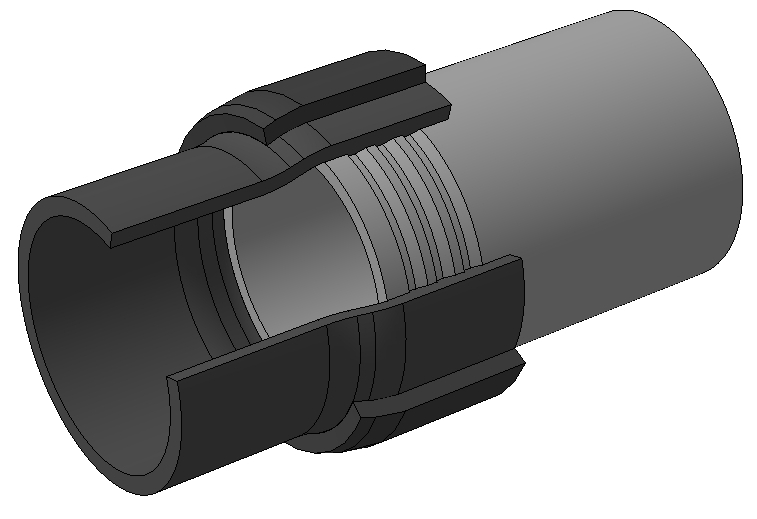

В производстве соединений пары пластик-метал, трубы состыкуются раструбным способом. А место сочленения разогревают до момента текучести полиэтилена. При изготовлении переходов используемых в газопроводах с давлением не > 0,6 МПа дополнительно на раструб помещают обжимную пластиковую муфту. Для стальных труб ø20-40 мм соединение производится методом холодной сборки, не используя разогрев. В общую длину изделия входят размеры выпуска полиэтилена, нахлеста, выпуска стали.

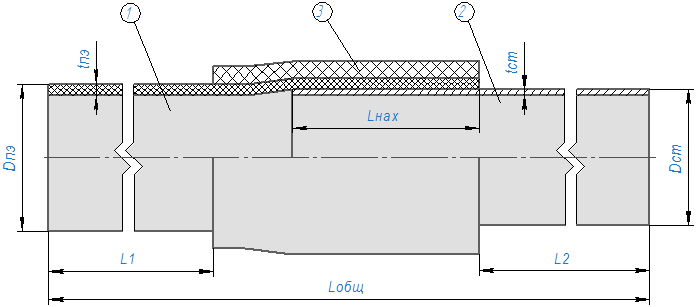

Схема неразъемного соединения полиэтилен-сталь.
1 - Полиэтиленовая заготовка
2 - Стальная заготовка
3 - Муфта
L1 - Длина выпуска полиэтилена
L2 - Длина выпуска стали
Lнах - Длина нахлеста
Lобщ - Общая длина
Dпэ - Диаметр полиэтиленовой заготовки
Dст -Диаметр стальной заготовки
t пэ - Толщина полиэтилена
t ст - Толщина стали
Технические параметры НСПС.
В основном соединения полиэтилен-сталь выпускаются промышленностью двух типов:
1) Переходы для газопроводов ø32/25 мм – ø630/630 мм., выполненные по ТУ 2248/001/86324344/2011;
2) Соединения, используемые в напорных трубопроводах с номинальным ø32/25 – ø1000/1020 мм, соответствующие ТУ 2248-001-86324344-2009.
Предельные значения рабочего давления:
- для газопроводов из ПЭ80 Рраб.= 0,64 МПа (из ПЭ100 Рраб.= 1,0 МПа);
- для напорных трубопроводов ПЭ80 Рраб. = 1,25 МПа (из ПЭ100 Рраб.=1,6 МПа).
Заводы, изготавливающие неразъемное соединение полиэтилен-сталь применяют для его производства трубы, которые должны соответствовать установленным государственным стандартам.
Стальная напорная труба для газа или воды – ГОСТ 10704-91, ГОСТ 10705-80, ГОСТ 8732-78, ГОСТ 8731-74. Основные ее производители - заводы: Ст-Петербургский Трубный, Челябинский трубопрокатный, Выксунский металлургический, Альметьевский трубный.
Полиэтиленовую трубу ГОСТ Р 50838-2009 или ГОСТ Р 18599-2001 выпускают "ГАЗПЛАСТ", ОАО «ОРГСИНТЕЗ", группа компаний "ПОЛИПЛАСТИК", "ТЕХСТРОЙ", другие производители.
Сортамент НСПС
Соединения полиэтиленовых (ПЭ) труб с металлическими используются в различных отраслях промышленности, при строительстве, ремонте трубопроводных магистралей подающих газ и воду для нужд предприятий и населения. Они удобны для установки запорной арматуры в действующие трубопроводы или при осуществлении врезки в них.
В основном выпускаются переходы полиэтилен-сталь. Для создания соединений, где необходимо на металлической поверхности иметь резьбу сталь заменяют латунью. Такой вариант более удобен для установки запорной или распределительной арматуры. Резьбу выполняют наружную или внутреннюю.
Переходник MUN с наружной резьбой полиэтилен-латунь используют только в системах водоснабжения. Он легко устанавливается в труднодоступных местах. На полиэтиленовой стороне находится устройство электромуфтовой сварки, позволяющее создавать надежное крепление. Латунная составляющая закреплена неразъемно, без возможности прокручивания. Давление воды может достигать 16 бар.
В переходниках MUM, где металлическая часть имеет внутреннюю резьбу, ее отливают из олово-цинковой бронзы. Они также используются только в системах подачи воды с максимальным давлением 16 бар.
Среди переходников с резьбой широко используются неразъемные соединения полиэтилен-латунь универсального назначения. Они могут быть как с наружной UAN, так и внутренней резьбовой нарезкой UAM. Максимум давления при наружной резьбе для воды 16, газа 10 атмосфер, при внутренней соответственно 16/5 бар.
Переходы USTN с наружной резьбой и USTM с внутренней, используются только в системах доставки газа с давлением не > 5 бар. Их устанавливают в цокольных вводах газохода. Для организации перехода от подземной полиэтиленовой части магистрали к наземной металлической. Полиэтиленовые газовые трубопроводы нельзя использовать для обустройства наружных магистралей.
Преимущества использования НСПС.
Современные соединения полиэтиленовых трубопроводов с металлическими позволяют легко и в короткий срок произвести их состыковку даже в самых труднодоступных местах. При их помощи можно:
- производить поэтапную замену стальных трубопроводных магистралей на полиэтиленовые;
- устанавливать в пластиковых трубопроводах металлическую арматуру;
- приваривать переходы к металлическим трубопроводам и соединять с пластиковыми трубами;
- осуществлять врезку в стальной трубопровод для подключения ответвлений.
Хранить НСПС до начала эксплуатации можно не более двух лет. Складские помещения не должны быть отапливаемыми, всегда находится закрытыми. Нельзя устанавливать переходы в магистрали при нарушении этих условий хранения.
