Прокладка трубопроводов и монтаж технологических систем невозможны без использования вспомогательных элементов, позволяющих изменять направление и сечение трубопровода. К таким элементам относятся стальные фитинги (отводы секторные сварные, переходы, тройники).

Фитинги для стальных трубопроводов изготавливаются штамповкой , литьем, а также сваркой из сегментов (секторов). Использование штампованной и литой продукции экономически нецелесообразно, так как стоимость таких изделий в разы выше, чем сварных. Места использования фитингов являются уязвимым звеном в сети, и поэтому необходимость выбора качественных деталей весьма значительна для безаварийного надёжного функционирования технологических систем. Приобретая стальные сварные фитинги в "ТПК РИФ" Вы гарантированно приобретаете только качественную продукцию.

Наше предприятие производит различные сварные секторные фитинги из углеродистых и низколегированных сталей: тройники равнопроходные, тройники редукционные,перехоы редукционные, отводы стандартные, а также выполненные по заявкам Заказчика. Изделия также по заявке могут быть офланцованы.


Отвод стальной сварной секторный — деталь, предназначенная для плавного изменения направления трубопровода. Наиболее распространенные отводы секторные сварные имеют угол  30º, 45º, 60º, 90º.

ОСТ 36-43-81 (отводы сварные Dу= до 500, Ру=10 Мпа)

ОСТ 36-21-77  (углеродистые, сварные детали Dу=500-1400 мм, Ру=2,5 Мпа)




Тройник сварной равнопроходный и тройник переходной (рудукционный) предназначены для присоединения боковых ответвлений трубопровода к его магистральной части.

ОСТ 36-24-77 (Тройники сварные предназначаются для соединения труб из углеродистой стали при строительстве технологических трубопроводов, включая подконтрольные органам Гостехнадзора, на предприятиях химической, нефтехимической, нефтяной, металлургической и др. отраслей промышленности, Dн = 325- 1620мм, Ру = 2,0 МПа, t ≤ +300 Сº).

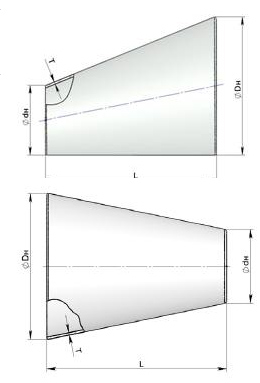

Сварные переходы (стальные) – это один из видов деталей для трубопровода, с помощью которого постепенно изменяют диаметр трубы. Основное их различие в переходах сварных – начальный и конечный диаметры и длина самого стального перехода, которая определяет, насколько резким будет переход от одного диаметра к другому.



ОСТ 34.10.753-97 (Сварные листовые концентрические и эксцентрические переходы из углеродистых и низколегированных сталей для трубопроводов тепловых электростанций. Dн = 530- 1620мм, Ру = 1,6/2,5 МПа, t ≤ +350 Сº)
