Цокольный ввод газопровода природного газа


Цокольный ввод изготавливается согласно СНиП 42-103-2003, в заводских условиях. Размер цокольных вводов по согласованию с заказчиком могут быть изменены. Газоснабжение жилых домов обычно осуществляется газом низкого давления. Ввод газопровода в жилое помещение от подземного газопровода осуществляется с помощью цокольного ввода. Направление ввода должно по возможности обеспечить наиболее короткий путь поступления газа в определенную часть дома; при этом выдерживают необходимое расстояние между газопроводом и пересекаемыми подземными сооружениями (водопровод, канализация, электрические и телефонные кабели и др.).

Цокольный ввод представляет собой неразъемное соединение полиэтиленовой и стальной трубы и предназначен для перехода наружного подземного газопровода в надземное положение непосредственно у здания. Неразъемное соединение выполняется в стальном футляре для защиты цокольного ввода от механических повреждений и предотвращения охлаждения трубы. С обеих сторон футляр закрывается заглушками.

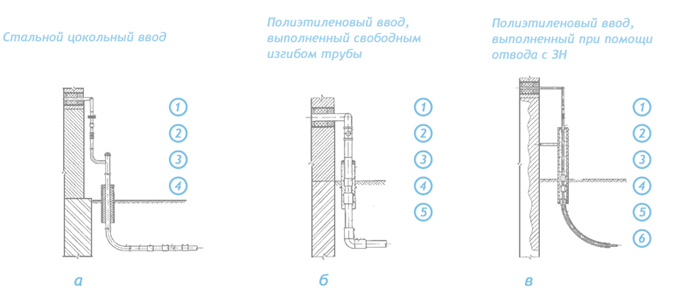

Конструкция цокольного ввода газопровода.


Стальной цокольный ввод. Полиэтиленовый ввод, выполненный свободным изгибом трубы. Полиэтиленовый ввод, выполненный при помощи отводов с ЗН.


1 - стальной участок цокольного ввода
2 - переход "сталь-полиэтилен"
3 - полиэтиленовый газопровод
4 - футляр
5 - полиэтиленовый футляр изогнутый
6 - отвод с ЗН
7 - электроизолирующее устройство





Цокольные вводы изготавливаются:

- из металлической изолированной трубы с переходом с полиэтилен-сталь на горизонтальном участке газопровода;

- со свободным изгибом полиэтиленовой трубы (рис б);

- с прямым участком полиэтиленовый трубы (i-бразный цокольный ввод) для последующей сварки при помощи отвода с закладным нагревателем (рис в).

Возможно исполнение торца металлической трубы:
- под сварку;
- под резьбу.

Оригинальная конструкция и технология изготовления цокольных вводов позволит Вам решить проблемы, возникающие при проектировании и строительстве газораспределительных систем:

1. Отпадает необходимость в отделочных работах.

2. Отпадает необходимость в радиографическом контроле и затрат на просветку из-за отсутствия сварного стыка.

3. Идеальная гидроизоляция ввода с футляром обеспечит срок службы не менее расчетного для газопровода.

4. Отпадает необходимость применения ИС за счёт надёжной центровки и электроизоляции (не менее 40 Мом).

5. Эксплуатация до – 40°С наружного воздуха за счёт усиленной теплоизоляции футляра.

6. Возможность использования в районах с сейсмической активностью (коэффициент запаса прочности не менее 3, радиус отвода ЦВ не менее 5 диаметров).

7. Возможность использования в пучинистых грунтах (нижняя часть отвода ЦВ изготавливается из цельнотянутых труб (в бухтах) полиэтилена средней плотности.
